當前位置：首頁 > 產品中心 > 氣動球閥 > 衛生級氣動球閥 > Q681F衛生級氣動球閥 不銹鋼快裝衛生級球閥Q681F衛生級氣動球閥 不銹鋼快裝衛生級球閥

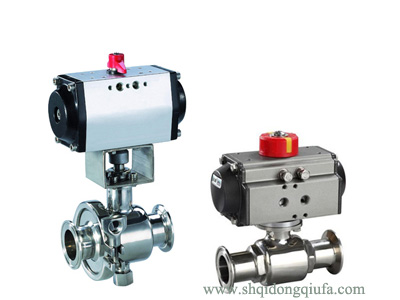

Q681F不銹鋼衛生級氣動球閥閥體采用304 316 316L等精不銹鋼材質加工而成，Q681F不銹鋼衛生級氣動球閥的流道內壁0.5um（240Grit）采用微處理電子拋光，保持流體暢通無阻。Q681F不銹鋼衛生級氣動兩片式球閥密封面采用的全包PTFE360度無死角，保證達到足夠的衛生級標準，氣動卡套球閥廣泛應用于啤酒工程、食品工程、化學工程、制藥工程、生物工程和水處理工程等領域。
Q681F不銹鋼衛生級二片式氣動球閥結構參數：
| AT、GT、ST氣動執行機構技術參數 | 閥 體 參 數 | ||
|---|---|---|---|
| 類 型 | 雙作用活塞式、彈簧復位式 | 公稱通徑 | 15～102mm |
| 氣源壓力 | 雙作用：2-8bar/單作用：4-8bar | 公稱壓力 | PN1.0MPa |
| 輸出力矩 | 雙作用：4N·M～10560N·M | 閥軸材質 | 不銹鋼 |
| 單作用：7N·M～2668N·M | 閥體材質 | 304/316/316L不銹鋼 | |
| 工作溫度 | 常溫型：-20℃～80℃（丁腈橡膠O型圈） | 球體材質 | 304/316/316L不銹鋼 |
| 高溫型：-20℃～160℃（氟橡膠O型圈） | 閥座密封 | PTFE | |
| 動作范圍 | 0～90°±5° | 溫 度 | PTFE≤180℃ |
| 接口螺紋 | GTD40～GTD83/ATD50～ATD88 G1/8″ | 連接方式 | 快裝式、焊接式、螺紋式 |
| GTD110～GTD350/ATD100～200 G1/4″ | 適用介質 | 啤酒、葡萄酒、生物工程、食品、制藥、飲等 | |
| 閥位信號 | 定位器：4～20mA/回信器：全開全關信號 | 特 點 | 安全衛生，密封好、使用壽命長 |
Q681F不銹鋼氣動衛生級球閥尺寸：
| 通徑Ø | G | L1 | L | D | H |
|---|---|---|---|---|---|
| 15 | 34 | 130 | 100 | 12.7 | 152 |
| 20 | 50.5 | 130 | 100 | 17.2 | 156 |
| 25 | 50.5 | 140 | 120 | 25 | 180 |
| 32 | 50.5 | 140 | 130 | 31.8 | 208 |
| 38 | 50.5 | 140 | 150 | 35.6 | 218 |
| 51 | 64 | 170 | 200 | 48.6 | 226 |
| 63 | 77.5 | 186 | 210 | 60.3 | 240 |
| 76 | 91 | 186 | 220 | 72.9 | 286 |
| 89 | 106 | 225 | 260 | 88.9 | 298 |
| 102 | 119 | 254 | 320 | 101.6 | 336 |
Q681F衛生級不銹鋼氣動球閥結構：
