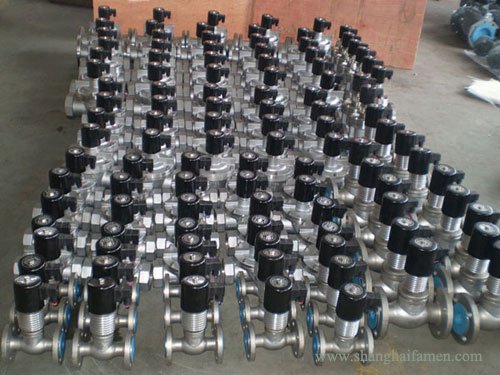

耐高溫不銹鋼電磁閥

發布時間：2009-07-14　瀏覽：次

耐高溫不銹鋼電磁閥簡介：
高溫不銹鋼電磁閥廣泛適用于以蒸汽、過飽和水蒸氣等為介質，可快速開關自動控制的設備，對蒸汽加熱器、散熱器、干燥器等蒸氣設備及各類溫度自控儀、蒸汽定型機、蒸汽機、蒸汽回潮機等成套設備的鍋爐蒸汽管道進行二位式自動控制和遠程控制。高溫蒸汽電磁閥生產廠家，高溫蒸汽電磁閥廣泛應用于染化、紡織、印染、食品、醫藥、卷煙、水泥制品、石油化工、冶金等部門的自制系統。

耐高溫不銹鋼電磁閥功能說明：
代號功能名稱     功能說明
E    防爆型      防爆等級：Ex dⅡBT3/T4
S    帶手動操作可手動打開或關閉本閥
J    配節能模塊降低線圈溫升和功耗，延長線圈壽命
*國家級防爆監督站檢驗合格

耐高溫不銹鋼電磁閥技術規格：
公稱通徑 DN15-50
原理結構分步直動式、先導式
閥體材質 WCB、SS304、321、302
密封材料 PTFE、紫銅
環境溫度 -30℃～+60℃（防爆型-20℃～+50℃）
流體溫度 C7:-20~350℃, （特制C8:-20~400℃）
適用流體蒸汽、高溫熱水,導熱油等高溫介質
流體粘度 ≤22mm2/S（50mm2/S以下可特制）
連接方式內螺紋、法蘭式
安裝方式水平安裝，線圈向上（禁止垂直安裝）
防護等級防爆型IP65、普通型IP54
*防爆型環境溫度:-20℃～+50℃,介質溫度應在防爆允許范圍內。
*節能模塊暫時沒有防爆型

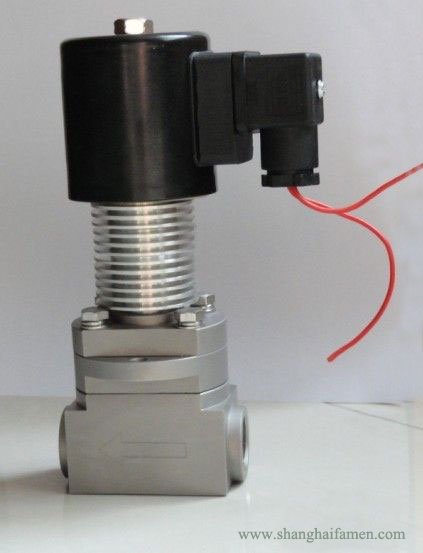

耐高溫不銹鋼電磁閥

高溫不銹鋼電磁閥接線標準：
常規電壓 220V AC 50/60Hz24V DCDC：220V、110V、48V、12V
特制電壓 AC 50/60Hz：380V110V48V36V24V
額定功率 AC:通徑≤25mm,45VA; ≥32mm,70VA；DC:通徑≤25mm,40W; ≥32mm,65W
電壓公差 ±10%
電氣連接普通型：標準接線盒;　
防爆型：M20ｘ1.5內螺紋,內置接線盒（可定制G1/2或NPT螺紋）

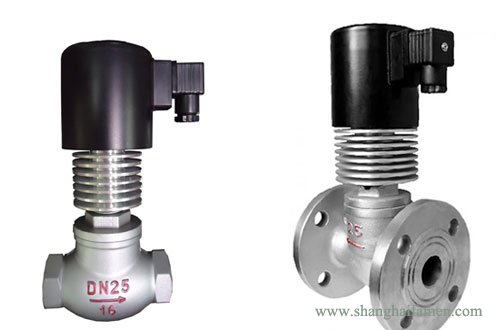

耐高溫不銹鋼電磁閥

耐高溫不銹鋼電磁閥尺寸：

型號規格	內螺紋					法蘭式
	接口	外形尺寸				外形尺寸		法蘭尺寸
	G	L	H1	H2	L*	L	H	D	D1	n-d
DN15	1/2	80	26	195	90	90	205	95	65	4-Φ12
DN20	3/4	82	31	198	93	115	205	105	75	4-Φ14
DN25	1	105	35	205	110	125	208	115	85	4-Φ14
DN32	1 1/4	105	45	208	120	140	218	135	100	4-Φ18
DN40	1 1/2	120	55	226	140	165	225	145	110	4-Φ18
DN50	2	140	56	236	162	190	235	160	125	4-Φ18
DN65F	65					250	310	185	145	4-Φ18
DN80F	80					270	325	200	160	8-Φ18
DN100F	100					320	420	220	180	8-Φ18
DN150F	150					400	490	285	240	8-Φ18
DN200F	200
DN250F	250

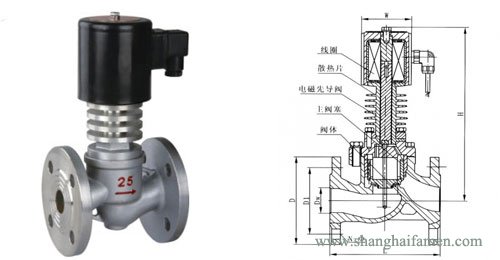

耐高溫304 316 316L電磁閥結構圖：
