氣動對夾式保溫球閥
發布時間：2009-07-22 瀏覽：次
對夾式氣動保溫球閥采用一體化整體結構，氣動溫球閥具有比一般球閥體積小、重量輕、密封性能俱佳等優點，氣動保溫球閥夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固，具有良好的保溫保冷特性，且通徑與管徑一致，同時又能有效降低管路中介質熱量損失。對夾式氣動保溫球閥主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。
對夾式氣動保溫球閥的氣動執行機構有雙作用式和單作用式(彈簧復位)，齒輪齒條傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出力大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與內螺紋氣動球閥的同步精度。
對夾式氣動保溫球閥規格標準：
|
公稱通徑DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
額定流量系數KV |
21 |
38 |
72 |
112 |
170 |
273 |
384 |
512 |
940 |
1452 |
2222 |
3589 |
|
公稱壓力(MPa) |
PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB |
|
閥體形式 |
法蘭式：分體式鑄造球閥；對夾式：整體式鑄造閥體 |
|
連接形式 |
法蘭式、對夾式 |
|
閥芯形式 |
"O"型球形閥芯 |
|
泄露量Q |
按GB/T4213-92，小于額定KV0.01% (軟密封：零泄露) |
|
基本誤差 |
帶定位器：小于全行程的±2% |
|
回差 |
帶定位器：小于全行程的±2% |
|
可調范圍 |
250：1 |
350：1 |
|
配置執行機構 |
GT、AT、ST系列單雙作用氣動執行器 |
|
控制方式 |
開關兩位控制、4～20mA模擬量信號控制 |
F氣動保溫球閥安裝選型：
|
執行器型號 |
GT、AT、ST系列單雙作用氣動執行器 |
|
供氣壓力 |
0.4～0.7MPa |
|
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
環境溫度 |
-30～+70℃ |
|
作用形式 |
單作用執行機構、雙作用執行機構 |
|
可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
氣動保溫球閥尺寸：
|
公稱通徑 |
外形尺寸 |
|
d |
L |
L1 |
L2 |
L3 |
H |
H1 |
|
15 |
14 |
35 |
140/178 |
62/75 |
150 |
170/176 |
15 |
|
20 |
19 |
38 |
140/178 |
62/75 |
160 |
175/181 |
20 |
|
25 |
25 |
42 |
140/214 |
62/91 |
190 |
180/214 |
20 |
|
32 |
29 |
50 |
164/214 |
75/91 |
210 |
215/243 |
25 |
|
40 |
38 |
60 |
164/246 |
75/101 |
230 |
225/263 |
30 |
|
50 |
48 |
70 |
190/295 |
91/112 |
250 |
248/274 |
30 |
|
65 |
64 |
95 |
210/295 |
101/112 |
270 |
258/284 |
45 |
|
80 |
76 |
118 |
247/395 |
112/139 |
300 |
300/326 |
50 |
|
100 |
95 |
140 |
276/478 |
127/176 |
340 |
315/370 |
70 |
|
125 |
112/118 |
175/195 |
348/562 |
159/206 |
360 |
375/440 |
80 |
|
150 |
135/150 |
210/260 |
378/724 |
176/228 |
420 |
428/500 |
95 |

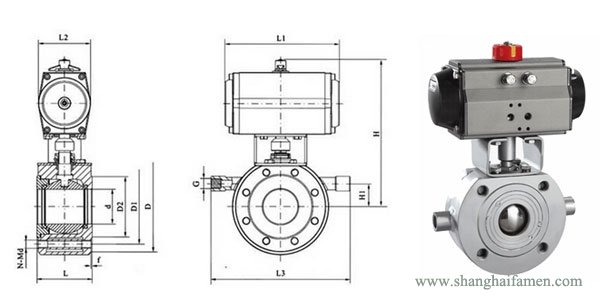

氣動對夾式保溫球閥結構：
