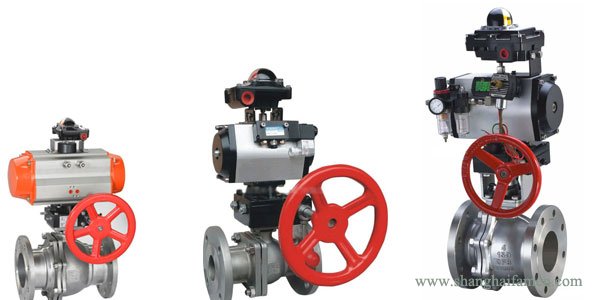

帶手動氣動硬密封球閥
發布時間：2009-07-07 瀏覽：次

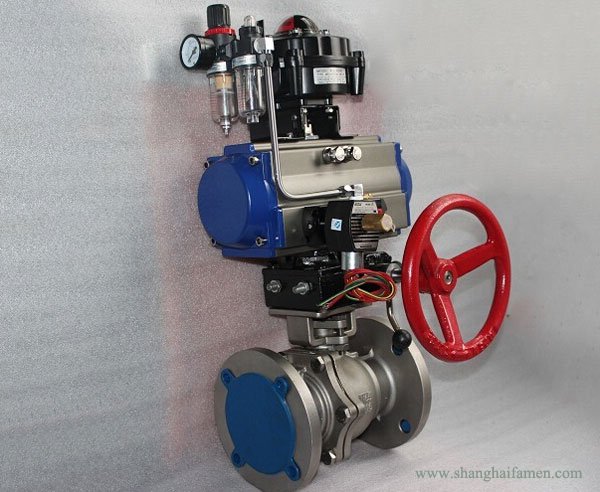

帶手動氣動硬密封球閥采用通用的法蘭式連接標準，閥門的開關調節既可以采用氣動自動控制，同樣氣動帶手動硬密封球閥在氣源壓力不足或者現場調試時采用手動裝置來控制閥門的開閉，其具有密封性能優越等特點，通常適用于耐高溫、腐蝕性、安全性要求嚴格的場合。
帶手動氣動硬密封球閥廣泛應用于化工、石油、制藥、輕工等行業的自動控制。采用V型通道球體結構與電子式電動執行器配套可實現流量的調節。手輪機構底面和 閥門連接，支架面與氣缸連接，閥軸與蝸輪內孔配合穿過，閥軸端四方與氣缸方孔配合。氣動時，氣缸帶動閥軸、蝸輪同轉。手動時，蝸桿與蝸輪齒合，帶動閥軸轉 動，氣缸活塞隨時。
帶手動氣動硬密封球閥規格標準：
|
公稱通徑DN（mm） |
15-250 |
|
公稱壓力PN（MPa) |
1.6 |
|
公稱壓力PS（MPa) |
強度試驗 |
2.4 |
|
密封試驗 |
1.76 |
|
材料\材料代號 |
C |
P |
R |
|
主要零件 |
閥體 |
WCB |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
|
蝶板 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
閥桿 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
密封圈 |
增強聚四氟乙烯 對位聚苯 |
|
填料 |
聚四氟乙烯 柔性石墨 |
|
適用工況 |
適用介質 |
水、蒸汽、油品 |
硝酸類 |
醋酸類 |
|
適用溫度 |
-28℃～300℃ |
|
執行器 |
型號 |
BAW系列、GT系列、SW系列 |
|
氣源壓力 |
0.4-1.6Mpa |
氣動帶手動硬密封球閥尺寸：
|
|
|
通徑DN
|
L
|
D
|
K
|
D1
|
n-Φd
|
b
|
f
|
H
|
W
|
|
mm
|
in
|
|
25
|
1″
|
140
|
115
|
85
|
65
|
4-Φ14
|
16
|
3
|
217
|
190
|
|
32
|
1 1/4″
|
165
|
140
|
100
|
76
|
4-Φ18
|
18
|
3
|
260
|
210
|
|
40
|
1 1/2″
|
165
|
150
|
115
|
84
|
4-Φ18
|
18
|
3
|
293
|
210
|
|
50
|
2″
|
203
|
165
|
125
|
99
|
4-Φ18
|
20
|
3
|
309
|
247
|
|
65
|
2 1/2″
|
222
|
185
|
145
|
118
|
4-Φ18
|
20
|
3
|
344
|
247
|
|
80
|
3″
|
241
|
200
|
160
|
132
|
8-Φ18
|
20
|
3
|
421
|
276
|
|
100
|
4″
|
305
|
220
|
180
|
156
|
8-Φ18
|
22
|
3
|
485
|
348
|
|
125
|
5″
|
356
|
250
|
210
|
184
|
8-Φ18
|
22
|
3
|
560
|
378
|
|
150
|
6″
|
394
|
285
|
240
|
211
|
8-Φ23
|
24
|
3
|
655
|
432
|
|
200
|
8″
|
457
|
340
|
295
|
266
|
12-Φ23
|
24
|
3
|
847
|
524
|
|
250
|
10″
|
533
|
405
|
335
|
319
|
12-Φ26
|
26
|
3
|
980
|
648
|

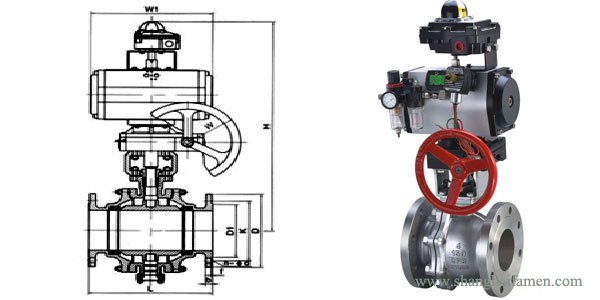

氣動帶手動球閥結構：
